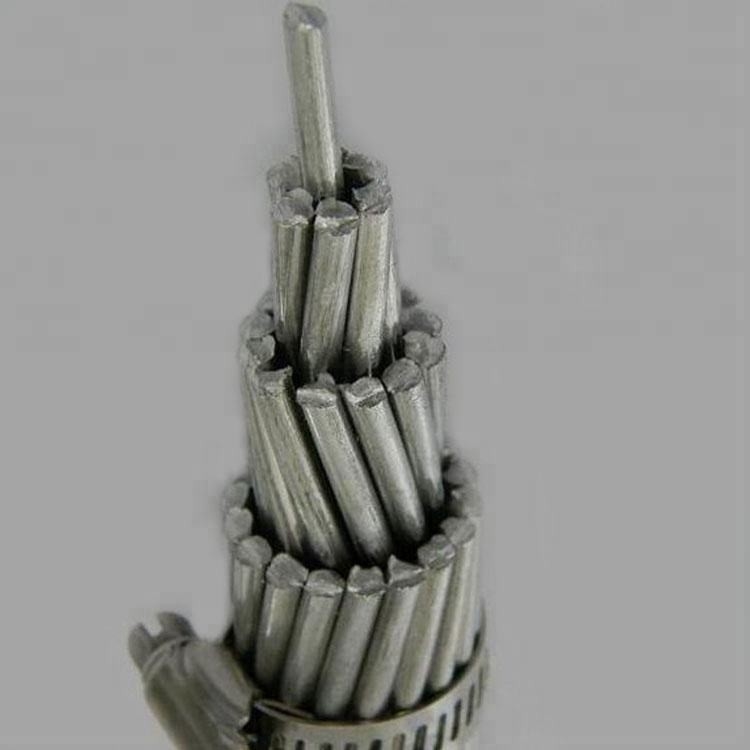

BS 215 Πρότυπο ACSR Κουνέλι Αλουμινίου Διοδηγού Σιδηροτροφικό Καλώδιο

BS 215 Πρότυπο ACSR Κουνέλι Αλουμινίου Διοδηγού Σιδηροτροφικό Καλώδιο

Ο αγωγός ACSR Rabbit είναι ένας ειδικός τύπος καλωδίου αλουμινίου ενισχυμένου με ατσάλι (ACSR) που χρησιμοποιείται συνήθως στην εναέρια μετάδοση και διανομή ισχύος.Έχει σχεδιαστεί για εφαρμογές όπου τόσο η ηλεκτρική αγωγιμότητα όσο και η μηχανική αντοχή είναι κρίσιμες.

Συστατικά και δομή

1. Αλλουμινένια νήματα:

   • Υλικό: Αλουμίνιο 1350-H19 με σκληρή έλξη.
   • Διαμόρφωση: Συνήθως αποτελείται από έξι νήματα αλουμινίου τυλιγμένα με ελικοειδή τρόπο γύρω από ένα μόνο νήμα ατσάλινου πυρήνα.

2. Σιδηρουργικός πυρήνας:

   • Υλικό: Συνήθως γαλβανισμένος χάλυβας για αντοχή στη διάβρωση.
   • Σκοπός: Παρέχει υψηλή αντοχή σε εφελκυσμό για την υποστήριξη μεγάλων διαστάσεων και αντέχει σε μηχανικές πιέσεις.

Προδιαγραφές

• Τυπικό μέγεθος: Οι αγωγοί ACSR Rabbit καθορίζονται γενικά από την ονομαστική περιοχή της διατομής τους από αλουμίνιο και τη συνολική διάμετρο.
• Μέγεθος αγωγού: Συνήθως, ο αγωγός Rabbit έχει μια περιοχή αλουμινίου περίπου 50,5 τετραγωνικών χιλιοστών.
• Διαμόρφωση ράβδου: Συνήθως 6 νήματα αλουμινίου γύρω από 1 νήμα χάλυβα.
• Συνολική διάμετρος: Περίπου 9,02 mm.

Ηλεκτρικές και μηχανικές ιδιότητες

• Δυνατότητα μεταφοράς ρεύματος: Οι αγωγοί ACSR Rabbit μπορούν να μεταφέρουν σημαντικά ηλεκτρικά φορτία, καθιστώντας τους κατάλληλους για εφαρμογές μέσης έως υψηλής τάσης.
• Τραβηγμένη Δύναμη: Ο ατσάλινος πυρήνας παρέχει υψηλή αντοχή στη τράβηξη, συχνά στην περιοχή των 13,32 kN (κιλονιούτον), επιτρέποντας στον αγωγό να διανύσει μεγάλες αποστάσεις μεταξύ των δομών υποστήριξης.
• Αντίσταση: Η ηλεκτρική αντίσταση είναι σχετικά χαμηλή λόγω των νημάτων αλουμινίου, εξασφαλίζοντας αποτελεσματική μετάδοση ισχύος με ελάχιστες απώλειες.
