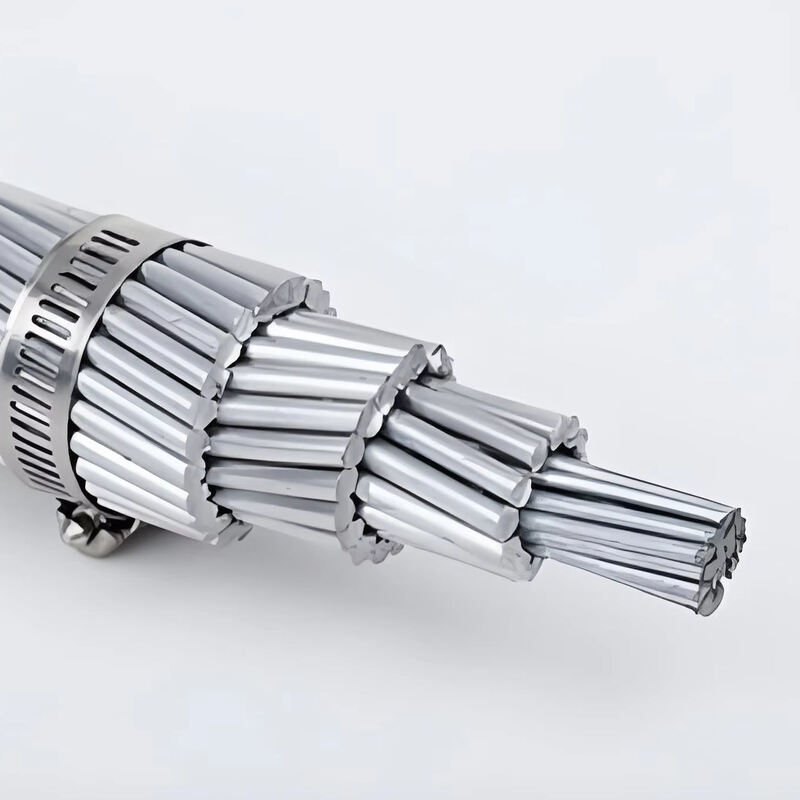

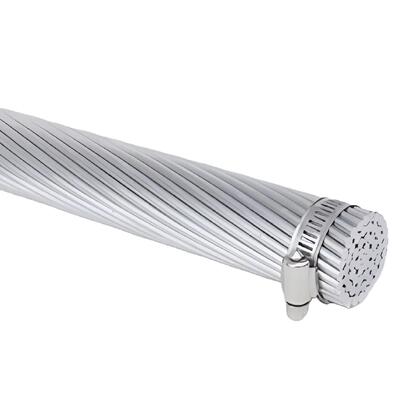

Καλώδια ηλεκτρικής ενέργειας για κατασκευές από κράμα αλουμινίου-όλα αλουμινίου-οδηγούς

Καλώδια ισχύος από κράμα αλουμινίου, αγωγοί εξ ολοκλήρου από αλουμίνιο για κατασκευές, υλικό μόνωσης χωρίς κάλυμμα

Ο AAAC (αγωγός εξ ολοκλήρου από κράμα αλουμινίου) είναι ένας εναέριος αγωγός υψηλής απόδοσης που επιτυγχάνει εξαιρετική αντοχή στη διάβρωση και υψηλή μηχανική αντοχή, διασφαλίζοντας παράλληλα καλή αγωγιμότητα μέσω της χρήσης υλικών από κράμα αλουμινίου υψηλής αντοχής και είναι ελαφρύτερος. Είναι μια σημαντική εναλλακτική λύση για το συρματόσχοινο αλουμινίου με χαλύβδινο πυρήνα (ACSR), παρουσιάζοντας ιδιαίτερα σημαντικά πλεονεκτήματα σε σκληρά περιβάλλοντα και γραμμές μεταφοράς με απαιτήσεις μείωσης βάρους.

Απόδοση σε λειτουργία

(1). Η επιτρεπόμενη θερμοκρασία λειτουργίας για εναέριο αγωγό είναι 70oC.

(2). Υπό την προϋπόθεση ότι σπάνια κλιματικά φαινόμενα συμβαίνουν και ο ρυθμός κάλυψης πάγου είναι χαμηλός σε περιοχές με έντονο πάγο, η μέγιστη τάση του καλωδίου στο χαμηλότερο σημείο της καθίζησης δεν πρέπει να υπερβαίνει το 60% της καταστροφικής ισχύος βραχείας διάρκειας.

(3). Κατά τη σύνδεση των αγωγών, ο αγωγός δίπλα στον σωλήνα σύνδεσης δεν μπορεί να προεξέχει. Διαφορετικά, η δύναμη στους αγωγούς λειτουργίας θα είναι μη ισορροπημένη. Μετά την εγκατάσταση των συνδετήρων, ο σωλήνας σύνδεσης θα πρέπει να βαφτεί με βερνίκι ανθεκτικό στην υγρασία για να προστατευτεί από τη διάβρωση.

(4). Κατά την εγκατάσταση, η τάση καθίζησης τόξου όλων των αγωγών θα πρέπει να είναι η ίδια. Εντός της επιτρεπόμενης απόστασης διέλευσης κτιρίων ή πτώσης στο έδαφος, η τάση μπορεί να είναι 10-15% υψηλότερη από την κανονική τάση.

Πρότυπο Υλικού Αγωγός εξ ολοκλήρου από κράμα αλουμινίου

(1). Ο σκληρός αγωγός αλουμινίου που χρησιμοποιείται για AAC και ACSR συμμορφώνεται με το πρότυπο GB/T 17048-1997 (ισοδύναμο με IEC 60889:1987).

(2). Το συρματόσχοινο από χάλυβα με επικάλυψη ψευδαργύρου που χρησιμοποιείται για ACSR συμμορφώνεται με το IEC 60888:1987.

(3). Η παραγωγή μπορεί να οργανωθεί σύμφωνα με τις απαιτήσεις των πελατών για το πρότυπο υλικού κ.λπ.

Κατασκευή αγωγού εξ ολοκλήρου από αλουμίνιο και χαλύβδινου αγωγού αλουμινίου ενισχυμένου

ΠΑΡΑΜΕΤΡΟΙ ΚΑΤΑΣΚΕΥΗΣ του αγωγού από κράμα αλουμινίου 2/0 AWG

(*) Σημείωση: Οι τιμές της ονομαστικής έντασης ρεύματος που αναφέρονται στον παραπάνω πίνακα βασίζονται σε ταχύτητα ανέμου 0,6 μέτρα/δευτερόλεπτο, ηλιακή θερμική ακτινοβολία 1200 watt/m2, θερμοκρασία περιβάλλοντος 50° C & θερμοκρασία αγωγού 80°C.

Εφαρμογές:

• Περιοχές με υψηλές απαιτήσεις διάβρωσης: ακτογραμμές, νησιά και περιοχές βιομηχανικής ρύπανσης.
• Γραμμές που πρέπει να μειώσουν το φορτίο του πύργου: ορεινές περιοχές, γραμμές μεγάλου ανοίγματος (με ειδικό σχεδιασμό).
• Γραμμές διανομής μέσης και υψηλής τάσης και γραμμές μεταφοράς.
• Ως ράβδος ζεύξης ή αγωγός κάτω εξοπλισμού στον υποσταθμό.
