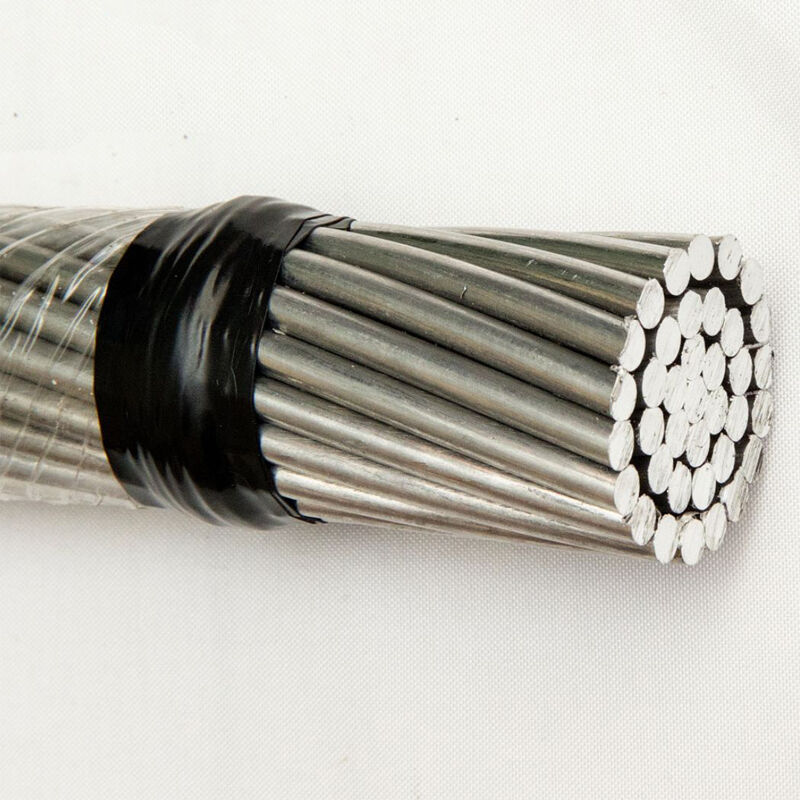

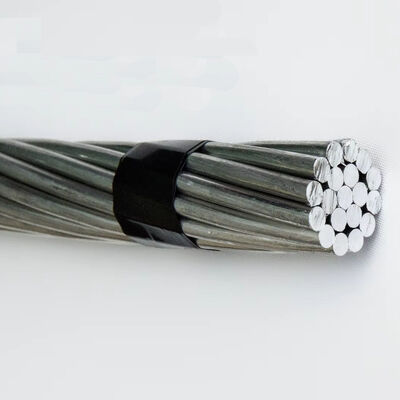

Καθοδηγοί με γυμνά ράμματα από όλα τα κράματα αλουμινίου για γραμμές εναέριας μετάδοσης AAAC 10 mm 15 mm 20 mm

Καθοδηγοί με γυμνά ράμματα από όλα τα κράματα αλουμινίου για γραμμές εναέριας μετάδοσης AAAC 10 mm 15 mm 20 mm

“Όλο κράμα αλουμινίου”:
Δεν είναι συνηθισμένο καθαρό αλουμίνιο, αλλά κράμα αλουμινίου που παράγεται από τήξη αλουμινίου με μικρή ποσότητα άλλων μετάλλων όπως μαγνήσιο, πυρίτιο, σίδηρο κλπ.
Η επεξεργασία αυτή βελτιώνει σημαντικά τις μηχανικές ιδιότητες του υλικού.που του επιτρέπει να διατηρήσει την εξαιρετική αγωγιμότητα και τα ελαφριά χαρακτηριστικά του αλουμινίου, αυξάνοντας παράλληλα σημαντικά την αντοχή και την αντοχή στη θερμότητα.
Οδηγός:
Η AAAC συνήθως κατασκευάζεται με την περιστροφή πολλαπλών νήμων από σύρμα κράματος αλουμινίου χωρίς πυρήνα χάλυβα στο κέντρο.

Απόδοση της υπηρεσίας

(1) Η επιτρεπόμενη θερμοκρασία λειτουργίας για μεγάλο χρονικό διάστημα για τον αέρα αγωγό είναι 70oC.

(2).Στην περίπτωση που υπάρχει σπάνιο κλίμα και το ποσοστό κάλυψης από πάγο είναι χαμηλό στην περιοχή με βαρύ πάγο,η μεγαλύτερη πίεση του καλωδίου στο χαμηλότερο σημείο της κλίσης δεν πρέπει να υπερβαίνει το 60% της καταστροφικής ισχύος σε σύντομο χρονικό διάστημα.

(3) Κατά τη σύνδεση των αγωγών,ο αγωγός δίπλα στον σωλήνα σύνδεσης δεν πρέπει να είναι εμφανής.Αλλιώς,η δύναμη στους αγωγούς λειτουργίας θα είναι ανισορροπημένη.ο σωλήνας σύνδεσης πρέπει να είναι βαμμένος με ανθεκτικό στη υγρασία βερνίκι για να προστατεύεται από τη διάβρωση.

(4) Κατά την εγκατάσταση, η πίεση πύλης κατεδάφισης όλων των αγωγών πρέπει να είναι η ίδια.η πίεση μπορεί να είναι 10-15% υψηλότερη από την κανονική πίεση.

Υλικό πρότυποΠλήρης αλουμινένιο αλουμινένιο αγωγό

(1).Ο σκληρός αλουμινένιος αγωγός που χρησιμοποιείται για την AAC και την ACSR συμμορφώνεται με το πρότυπο GB/T 17048-1997 (ισοδύναμος με την IEC 60889:1987).

(2).Το καλώδιο χάλυβα επικαλυμμένο με ψευδάργυρο που χρησιμοποιείται για το ACSR συμμορφώνεται με την IEC 60888:1987.

(3) Η παραγωγή μπορεί να οργανωθεί σύμφωνα με τις απαιτήσεις των πελατών για το πρότυπο υλικών, κλπ.

Κατασκευή όλων των αλουμινένιων αγωγών και αλουμινένιου αγωγού με ενισχυμένο χάλυβα

ΠΡΑΡΑΜΕΡΑΤΕΡΕΣ ΚΑΝΟΣΙΑΣ 2/0 AWG Ολικός αλουμινίου

(*) Σημείωση: Οι τιμές ονομαστικού ρεύματος που αναφέρονται στον παραπάνω πίνακα βασίζονται στην ταχύτητα του ανέμου 0,6 μέτρα/δευτερόλεπτο, στην ηλιακή θερμική ακτινοβολία 1200 βατ/μέτρο2,θερμοκρασία περιβάλλοντος 50° C και θερμοκρασία αγωγού 80° C.

Εφαρμογές:

Οι αγωγοί AAAC χρησιμοποιούνται κυρίως:
