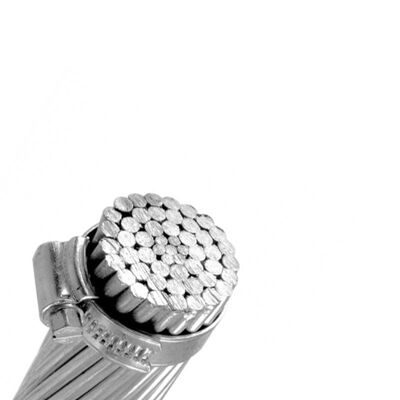

Γυμνό AAAC Γυμνό Καλώδιο Αγωγού Δημιουργήστε Ισχυρότερα Δίκτυα με Αγωγούς από Κράμα Αλουμινίου

Το συρματόσχοινο από κράμα αλουμινίου (AAAC) αναφέρεται σε ένα προϊόν συρματόσχοινου στο οποίο όλα τα σκέλη αποτελούνται από σύρμα από κράμα αλουμινίου και ανήκει στον τύπο του σύρματος που χρησιμοποιείται στον τομέα της μεταφοράς και διανομής ενέργειας. Αυτό το προϊόν χρησιμοποιείται κυρίως σε σενάρια όπως εναέριες γραμμές μεταφοράς, με επίπεδα τάσης που καλύπτουν πεδία μεταφοράς υψηλής τάσης ή υπερυψηλής τάσης 110kV και άνω [3]. Το υλικό του από κράμα αλουμινίου αποτελείται από πυρίτιο (0,50%~0,60%), μαγνήσιο (0,65%~0,75%), αλουμίνιο (98-99%) και άλλα συστατικά, επιτυγχάνοντας μια ισορροπία μεταξύ υψηλής αντοχής και υψηλής αγωγιμότητας μέσω βελτιστοποιημένων αναλογιών στοιχείων. Η δομή του προϊόντος περιλαμβάνει τύπους μονής και πολλαπλών στρώσεων και η αντοχή στη διάβρωση λόγω καταπόνησης μπορεί να ενισχυθεί ρυθμίζοντας το ποσοστό μάζας του αλουμινίου μαγνησίου πυριτίου.

Απόδοση Υπηρεσίας

(1). Η επιτρεπόμενη θερμοκρασία λειτουργίας για εναέριο αγωγό είναι 70oC.

(2). Υπό την προϋπόθεση ότι σπάνια κλίματα συμβαίνουν και ο ρυθμός κάλυψης πάγου είναι χαμηλός σε περιοχές με έντονο πάγο, η μεγαλύτερη καταπόνηση του καλωδίου στο χαμηλότερο σημείο της καθίζησης δεν πρέπει να υπερβαίνει το 60% της βραχυπρόθεσμης καταστροφικής ισχύος.

(3). Κατά τη σύνδεση των αγωγών, ο αγωγός δίπλα στον σωλήνα σύνδεσης δεν μπορεί να προεξέχει. Διαφορετικά, η δύναμη στους αγωγούς λειτουργίας θα είναι μη ισορροπημένη. Μετά την εγκατάσταση των συνδετήρων, ο σωλήνας σύνδεσης θα πρέπει να βαφτεί με βερνίκι ανθεκτικό στην υγρασία για να προστατευτεί από τη διάβρωση.

(4). Κατά την εγκατάσταση, η καταπόνηση της καθίζησης τόξου όλων των αγωγών θα πρέπει να είναι η ίδια. Εντός της επιτρεπόμενης απόστασης διέλευσης κτιρίων ή πτώσης στο έδαφος, η καταπόνηση μπορεί να είναι 10-15% υψηλότερη από την κανονική καταπόνηση.

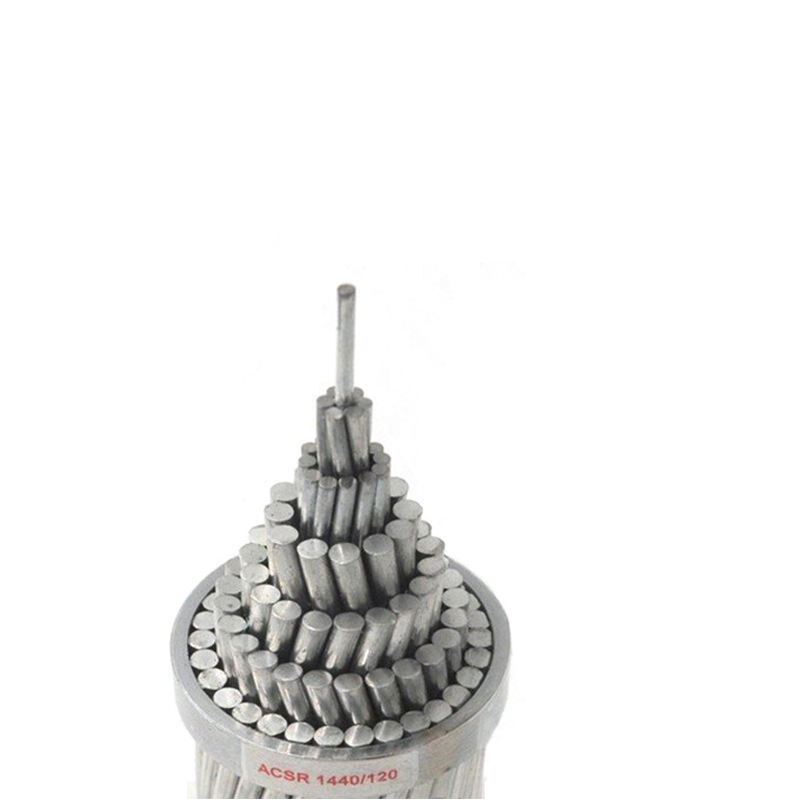

Οι κύριες ταξινομήσεις του γυμνού αγωγούείναι AAC (Αγωγός από όλο αλουμίνιο), AAAC (Αγωγός από όλο κράμα αλουμινίου) ή ACSR (αγωγός αλουμινίου ενισχυμένος με χάλυβα).Το AAC βρίσκεται συνηθέστερα σε αστικές περιοχές με συχνές στηρίξεις και μικρά ανοίγματα.Χρησιμοποιείται επίσης σε παράκτιες περιοχές όπου το αλάτι στον αέρα μπορεί να προκαλέσει διάβρωση - το σύρμα από όλο αλουμίνιο παρέχει αντοχή στη διάβρωση - και καθορίζεται για χρήση στη σιδηροδρομική βιομηχανία για την ηλεκτροδότηση OHL.Το AAAC τείνει να καθορίζεται όπου απαιτείται μεγαλύτερη μηχανική αντοχή και όπου υπάρχει μειωμένο χαρακτηριστικό καθίζησης.Το ACSR, με την ενίσχυση του χάλυβα, παρέχει πρόσθετη αντοχή και όπου τα ανοίγματα εκτείνονται σε μεγαλύτερες αποστάσεις, όπως σε ποτάμια.

ΠΑΡΑΜΕΤΡΟΙ ΚΑΤΑΣΚΕΥΗΣ του αγωγού από κράμα αλουμινίου 2/0 AWG

(*) Σημείωση: Οι τιμές της ονομαστικής έντασης ρεύματος που αναφέρονται στον παραπάνω πίνακα βασίζονται σε ταχύτητα ανέμου 0,6 μέτρα/δευτερόλεπτο, ηλιακή θερμική ακτινοβολία 1200 watt/m2, θερμοκρασία περιβάλλοντος 50° C & θερμοκρασία αγωγού 80°C.

Εφαρμογές:

• Παράκτιες και εξαιρετικά διαβρωτικές περιοχές: έχουν γίνει η προτιμώμενη ή τυπική διαμόρφωση για νέες γραμμές μεταφοράς σε αυτές τις περιοχές.
• Αστικό δίκτυο ηλεκτρικής ενέργειας και γραμμές διανομής: Λόγω του μικρού τους βάρους, της συμπαγούς δομής, της αισθητικής εμφάνισης (χωρίς ρύπανση από διάβρωση του πυρήνα χάλυβα) και του ελάχιστου αντίκτυπου στη διαβρωτική διάβρωση των γύρω μεταλλικών εγκαταστάσεων, χρησιμοποιούνται όλο και περισσότερο σε εναέριες γραμμές που είναι δύσκολο να προσπελαστούν στις πόλεις.
• Ζώνη πυρκαγιάς δασών: Η θερμοκρασία της χάντρας τόξου που παράγεται από σύρματα από κράμα αλουμινίου κατά τη διάρκεια βραχυκυκλώματος είναι σχετικά χαμηλή και δεν είναι εύκολο να αναφλεγεί η βλάστηση, γεγονός που έχει ορισμένα πλεονεκτήματα ασφάλειας από πυρκαγιές.
